為方便對野外施工的焊接設備進行監控， 對焊接質量、工藝規范、工程進度進行有效監管，熊谷公司開發了一種基于互聯網和 GPS 定位的熊谷AS4.0產品營運數據管理系統，該系統可在移動通信網絡條件允許時，直接把焊接設備的多種焊接數據上傳、并暫存在中轉服務器里。

在客戶服務器開啟時，通過互聯網將焊接數據轉發并存儲到客戶服務器中，供客戶管理終端檢索。該系統由專門制造的手工、半自動、自動焊接設備、中轉服務器、客戶服務器組成，客戶終端是基于Windows的軟件設計，主要涉及用戶界面、數據解析、數據存儲、數據傳輸、系統升級。

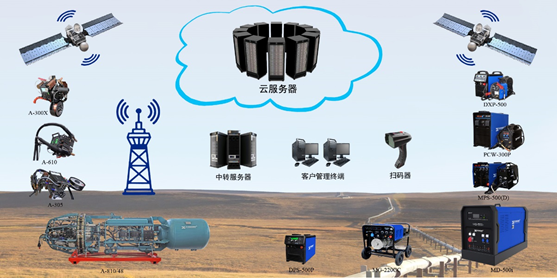

圖 熊谷AS4.0產品營運數據管理系統示意圖

基于互聯網的熊谷AS4.0產品營運數據管理系統可以實現遠程焊接監控和故障診斷， 并實現管道自動焊接系統的過程數據管理。該系統具有二維碼掃碼模塊、數據存儲、數據傳輸模塊。焊接設備可向客戶服務器上傳焊接設備型號、焊接日期、焊接電流、焊接電壓、氣體流量、送絲速度、焊接速度、開始焊接時間、結束焊接時間、焊接時長、管材信息、管口編號、管口地理坐標和焊工二維碼等信息，可對數據進行統計分析，并設定設備的報警與消息推送。

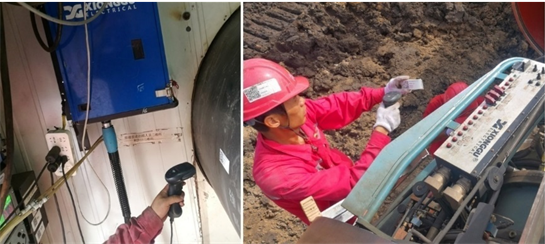

圖2熊谷管道自動焊機組在中俄東線工程現場掃碼操作

熊谷AS4.0產品營運數據管理系統可以對遠在千里之外的相關焊接設備實施升級、焊機功能診斷，可以及時為施工單位解決問題，省時、省事、省錢，可以根據工藝提示焊接超規范的行為，為保證工程焊接質量提供了有效保障。

熊谷AS4.0產品營運數據管理系統可用于長期在野外工作的石油天然氣長輸管道工程，也可用于工廠，該系統可用于熊谷公司生產的逆變焊機、內燃弧焊機、各種管道自動焊接設備及管道施工機具等。

長輸管道施工都是在野外進行的，焊接設備（手工焊機、半自動焊機、自動焊機）的地理位置隨著施工進程在不斷地改變，工程管理者對異地焊接設備的工作情況難以及時、準確的掌控和有效的管理，如能將焊接數據記錄下來并發送給工程管理部門（包括工程甲方、乙方管理者），即可對焊接質量（工藝規范實施情況）、施工過程和進度實施有效監管，方便工程管理者進行管理。焊接設備工作狀態若能同時發給焊接設備供應商，即可了解焊接設備工作狀況，以便提供及時的服務。

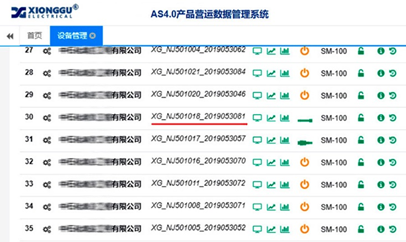

圖3焊接設備在線狀態

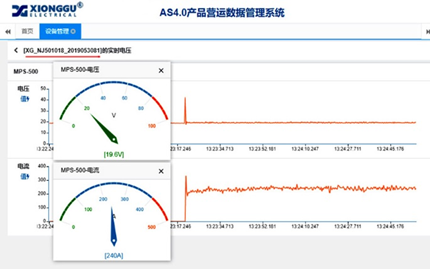

圖4焊接設備實時電流、電壓、時間

基于GPS定位和移動互聯網的熊谷AS4.0產品營運數據管理系統可以在移動通信網絡條件允許時上傳數據并暫存在中轉服務器內，在客戶服務器開啟時，通過互聯網將數據轉發并存儲到客戶服務器中，供客戶管理終端檢索。

焊接設備可通過中轉服務器向客戶服務器上傳焊接電流、焊接電壓、氣體流量、送絲速度、焊接速度、開始焊接時間、結束焊接時間、焊接時長、施工地點（焊接設備地理位置）等信息，并可在管理者認為需要時禁止焊接設備運行，以保證工程質量和焊接設備供應商的利益。

該系統內置大容量FLASH，能夠在沒有移動網絡覆蓋的極端條件下保證數據不丟失，并在進入網絡覆蓋區后將數據及時發送出去。系統具有斷點續傳功能，能夠很好的處理在數據傳輸過程中的意外斷電，保證用戶數據在數據源端不丟失。系統內置看門狗，能夠在數據采集板系統發生錯誤時，及時重啟系統，極大地減少了用戶數據的丟失，并且不影響焊接設備正常工作。

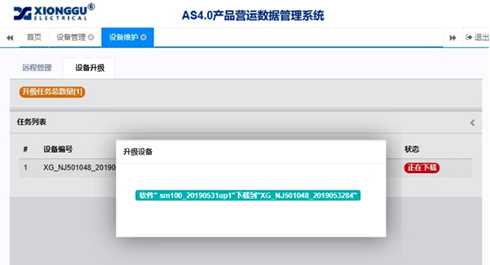

圖5 熊谷AS4.0系統遠程升級界面

客戶管理終端是基于Windows的軟件設計，主要涉及用戶界面、數據解析、數據存儲和數據傳輸。客戶管理終端在條件允許時（網絡信號良好）能盡快的查詢焊接設備工作相關數據，這些數據來自客戶服務器，最終是來自每一臺焊接設備，目前可查詢施工時間、地點、電流、電壓等信息，讓用戶能在辦公室里方便地監控施工過程。 熊谷AS4.0產品營運數據管理系統也可以像電腦、智能手機一樣實施遠程的系統升級。
